9/11(日) ジムニー再生12日目。
錆置換剤塗布、崩落してる床の給油口ホースの穴の再建など。
|
![](160911_468s.jpg) |
![](../j3_000_OH/frame_zu_s150.jpg) |
自作図:
便宜上、フロント左〜リヤ右まで、ボディマウント全10ヶ所に[1]〜[10]とナンバリングしてみました。 |
|

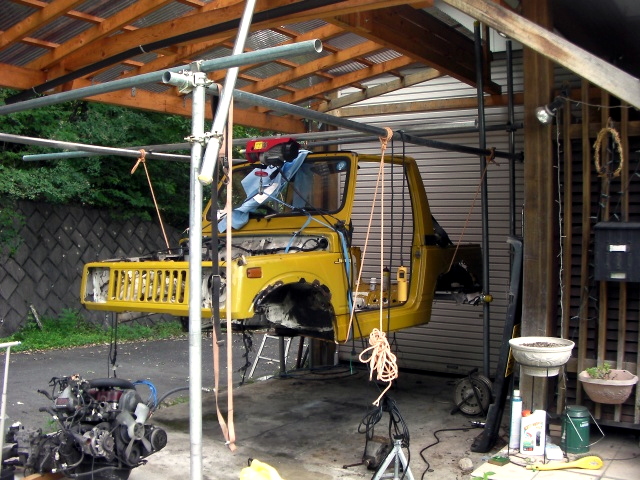

【10:43】本日の作業前![](../../car_image/arrow_R.gif) |
荷室後方の錆と塗膜をドリルに付けたワイヤブラシで落す |
【11:24】荷室後方左 |

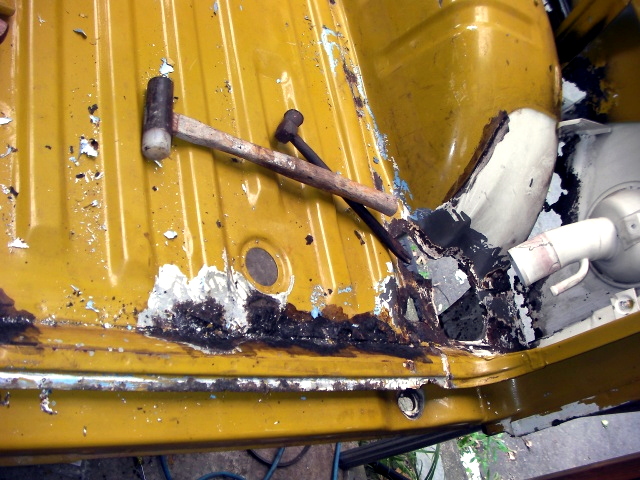

荷室後方右 |

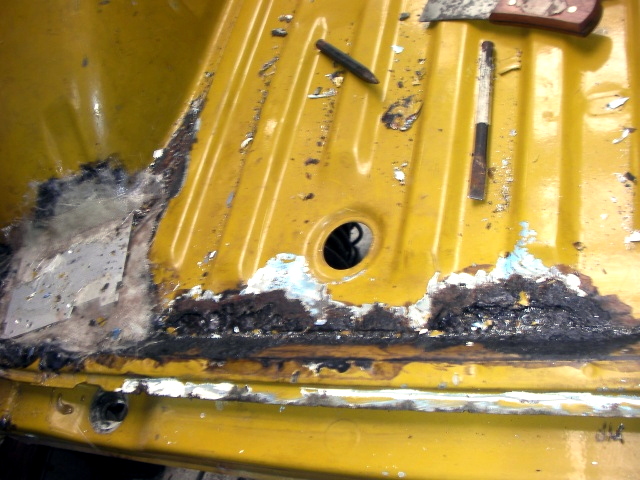

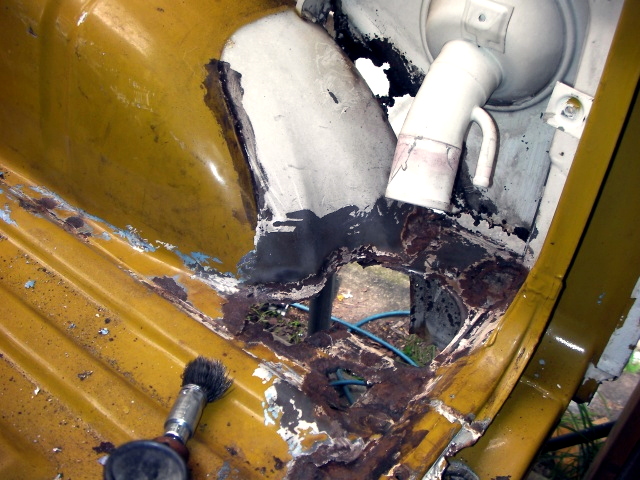

【11:45】給油口裏 |
![](160911_469s.jpg) |
![](160911_470s.jpg) |
![](160911_471s.jpg) |

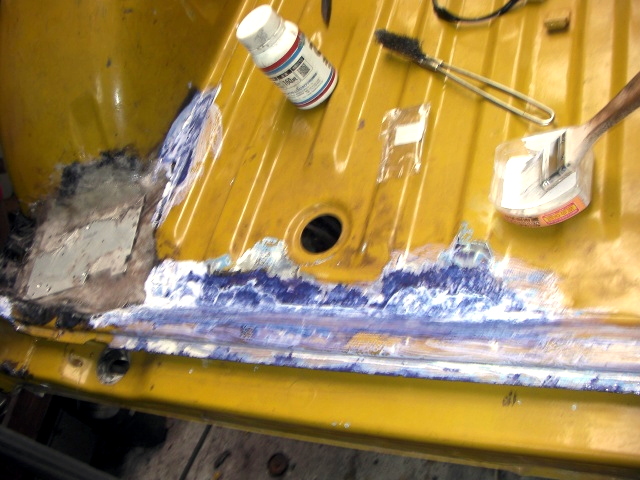

【11:59】荷室後方左 |
荷室後方右 |

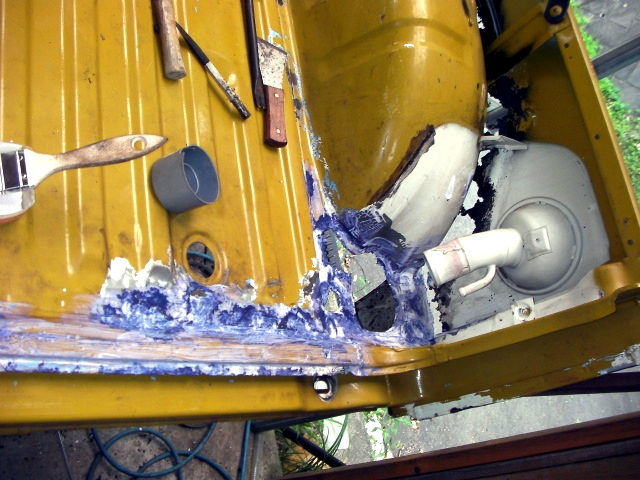

【12:02】右リヤエンド(後ろ側) |

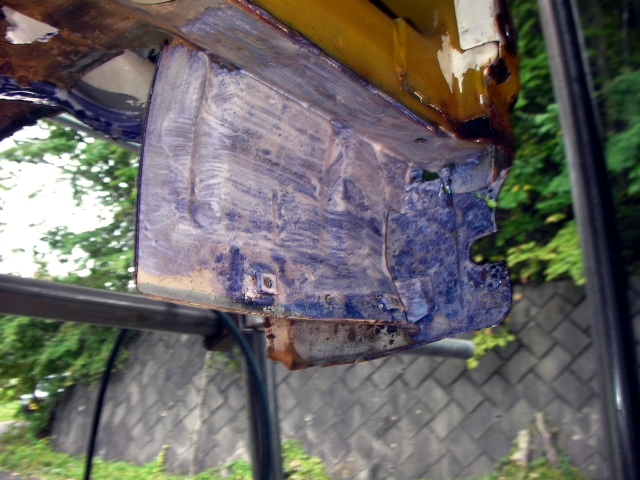

【12:13】右リヤエンド(内側) |
![](160911_472s.jpg) |
![](160911_473s.jpg) |
![](160911_474s.jpg) |
![](160911_475s.jpg) |

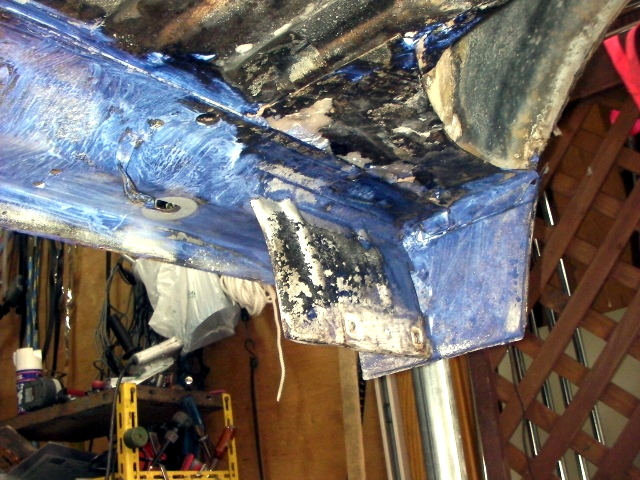

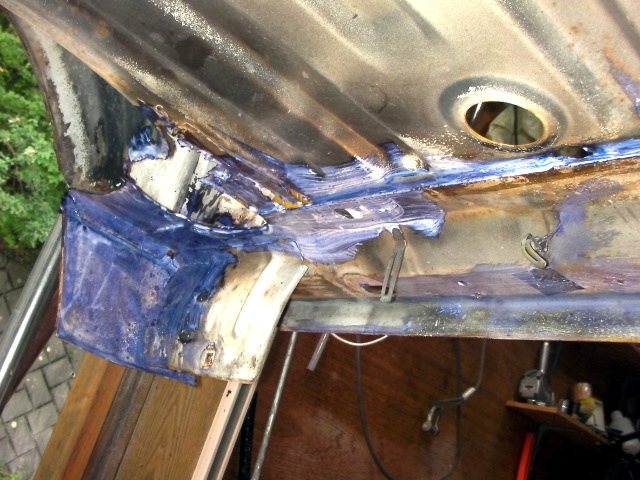

【12:13】左リヤエンド(内側) |

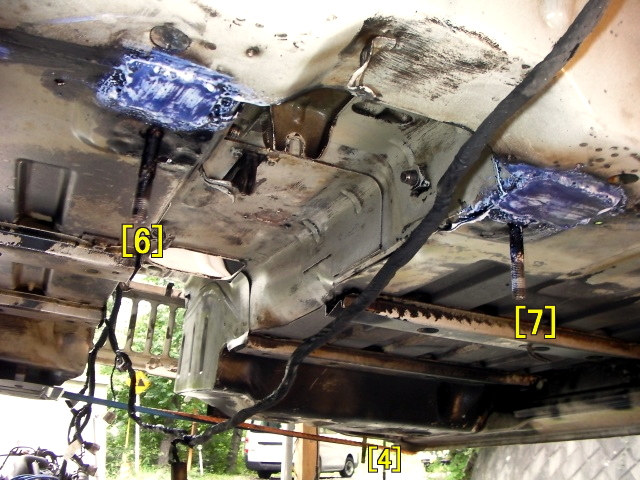

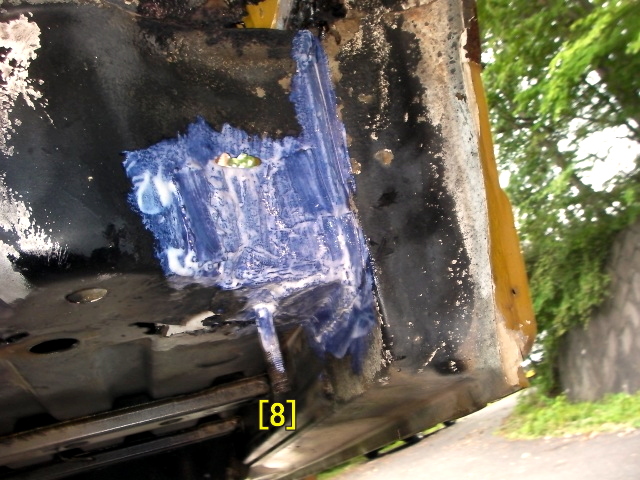

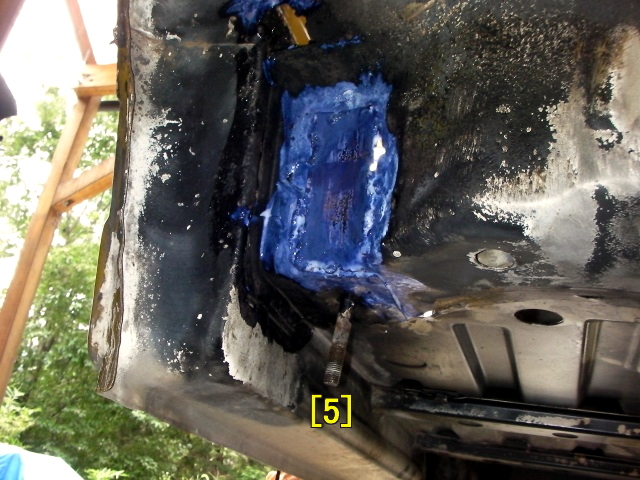

【12:19】運転席&助手席後方 |
![](160911_476s.jpg) |
![](160911_477s.jpg) |
![](160911_478s.jpg) |
![](160911_479s.jpg) |
崩落した床の給油口ホースの穴の再建。下からアルミ板当てて、上からFRPを貼る。 |

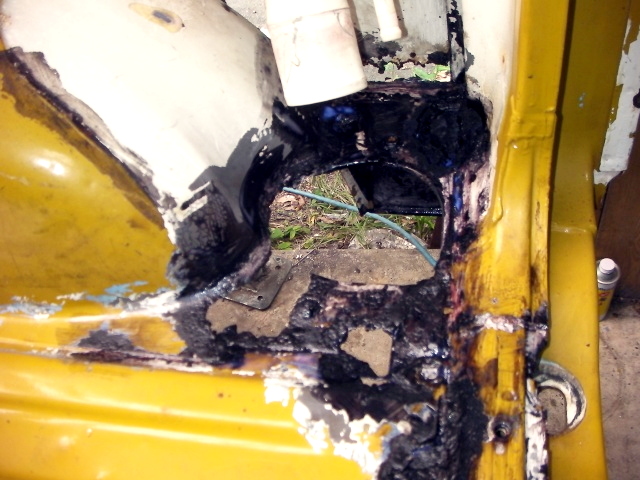

【14:40】上から見た図 |

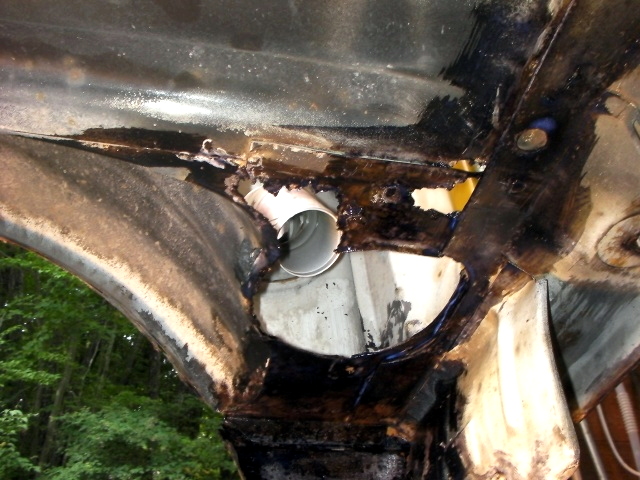

【14:44】上から見た図 |

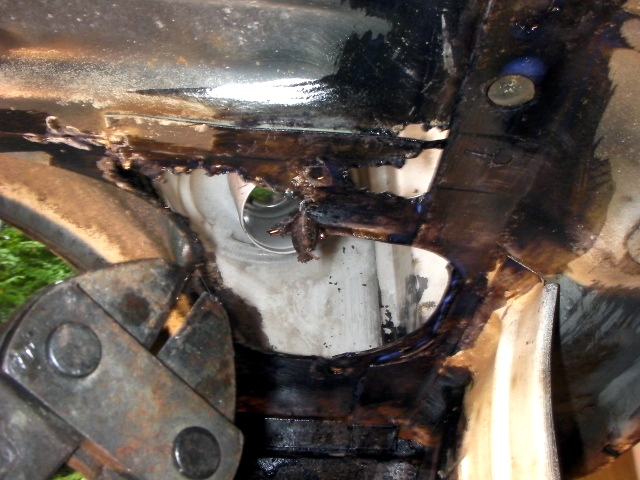

【14:46】不要部を切除 |

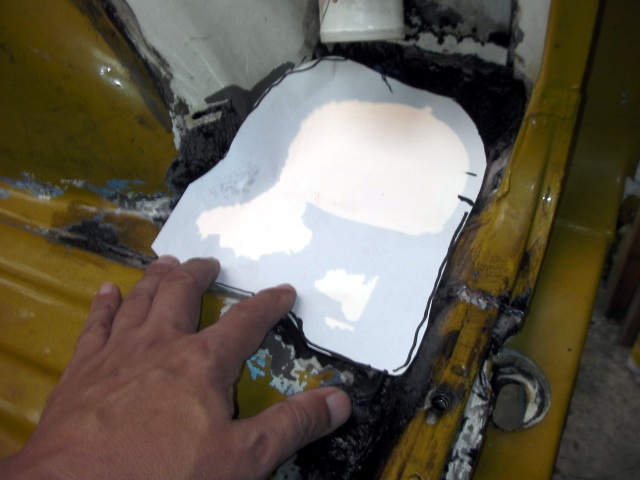

【14:55】型取り開始 |
![](160911_480s.jpg) |
![](160911_481s.jpg) |
![](160911_482s.jpg) |
![](160911_483s.jpg) |

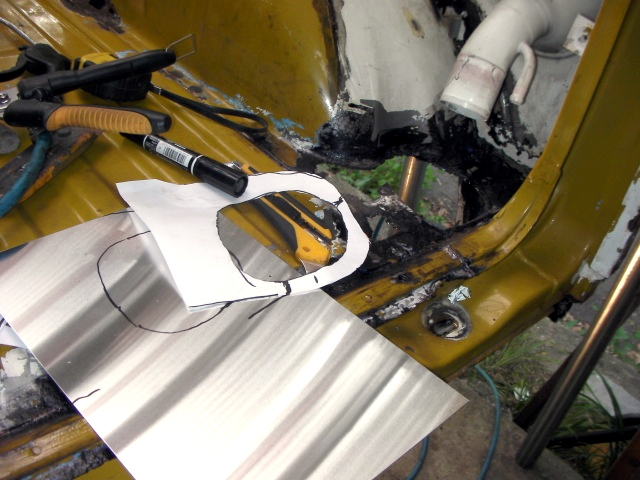

【15:13】0.8mmのアルミ板へ |

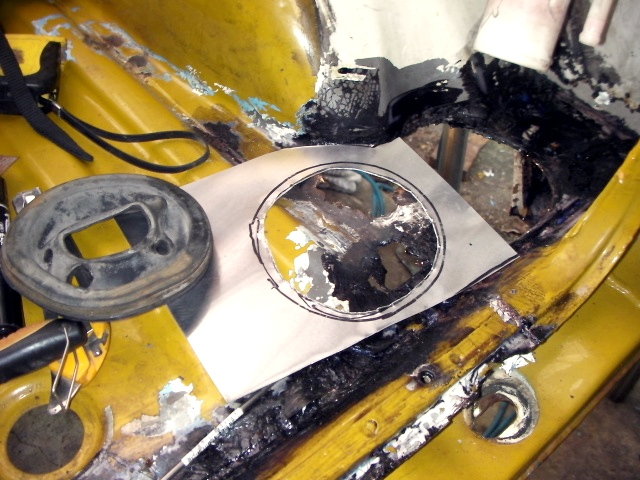

【15:31】アルミ板切り抜き |
【15:34】ブーツ合わせ |

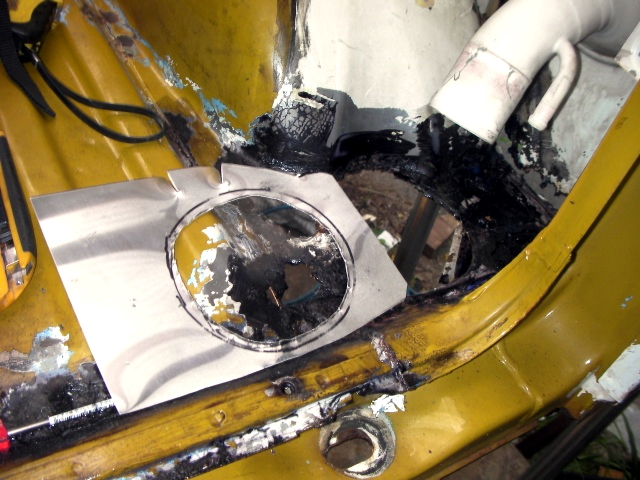

【15:39】床下のに形状合わせ |
![](160911_484s.jpg) |
![](160911_485s.jpg) |
![](160911_486s.jpg) |
![](160911_487s.jpg) |

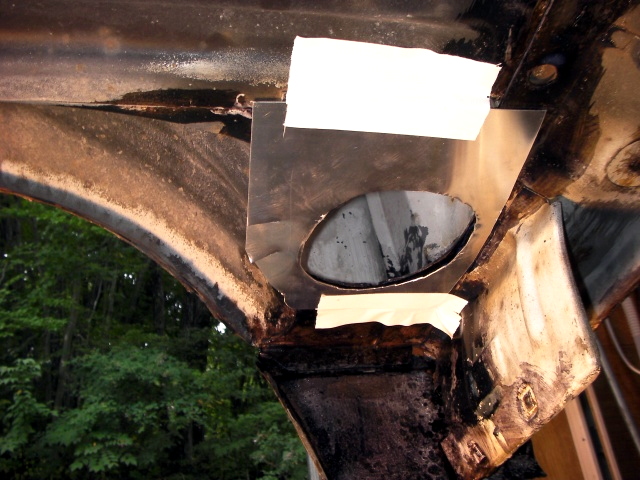

【15:46】床下で仮止め |
【16:01】リベット止め |
【16:39】下からもリベット止め |

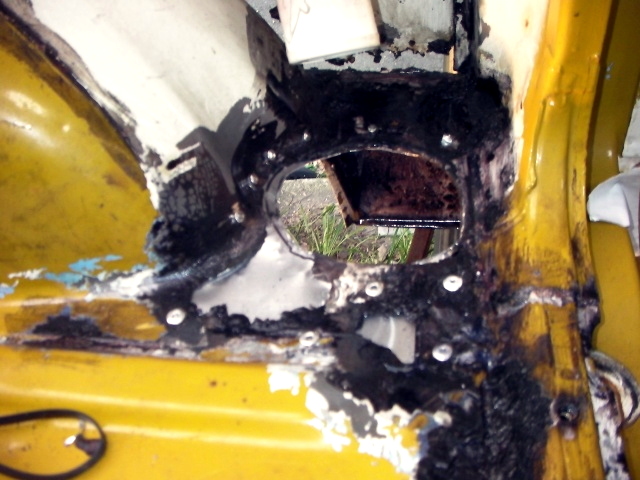

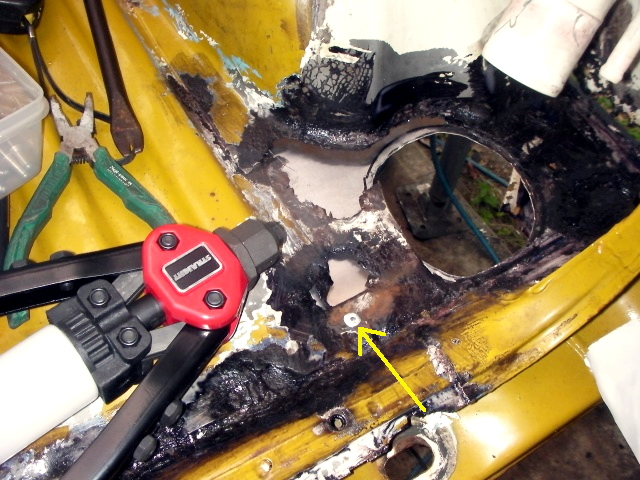

リベット止め完了の図 |
![](160911_488s.jpg) |
![](160911_489s.jpg) |
![](160911_490s.jpg) |
![](160911_491s.jpg) |
|
このハンドリベッターは、新調した、「STRAIGHT ハンドリベッター 12-1260」 中々良いです(^^) |
FRP貼りは、に時間掛かるので、明日にして、もう少し軽作業 |

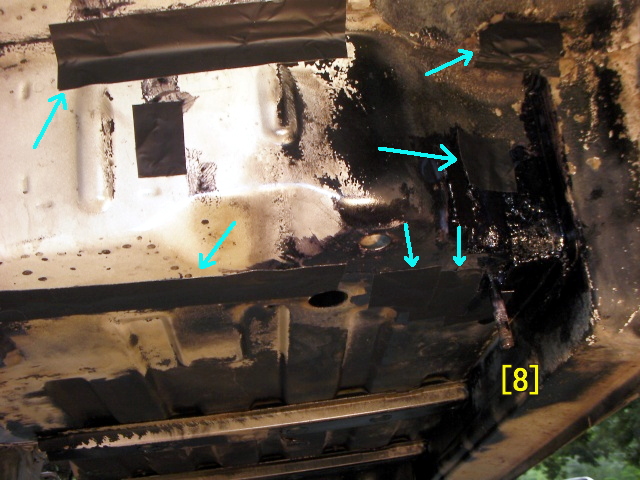

【17:09】上からFRP貼るトコにアルミテープを貼る。 |
|

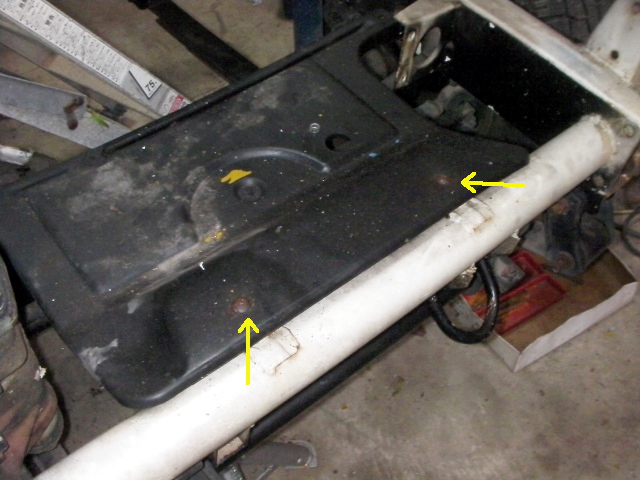

【17:11】取れなかったアンダーカバーのビス |
![](160911_493s.jpg) |
![](160911_494s.jpg) |
![](160911_495s.jpg) |
![](160911_496s.jpg) |
実は、床下は、このままNX43を塗るつもりだったんだけど...
思ってたより粘着力弱くて、後日剥がしました。 |
|

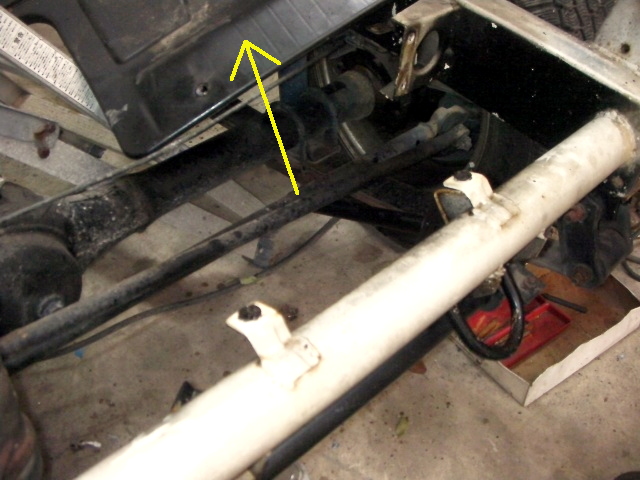

【17:17】頭削って強引に外した |
|
