日曜大工レポ カーポートのプラン ジムニー３号のカーポート（屋根付きP)を作ることにした

(d09_Plan)

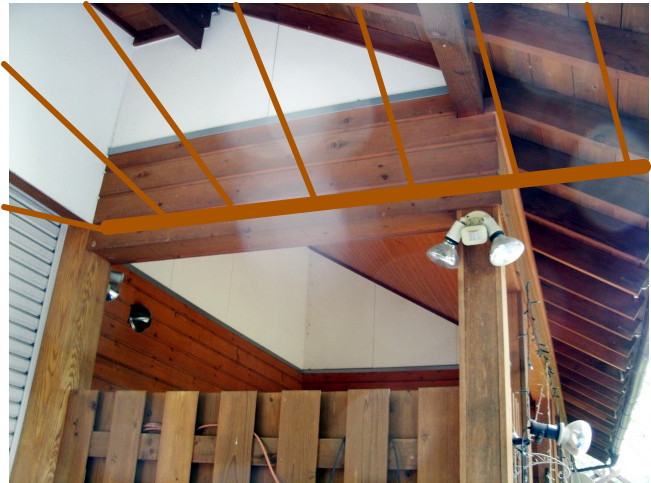

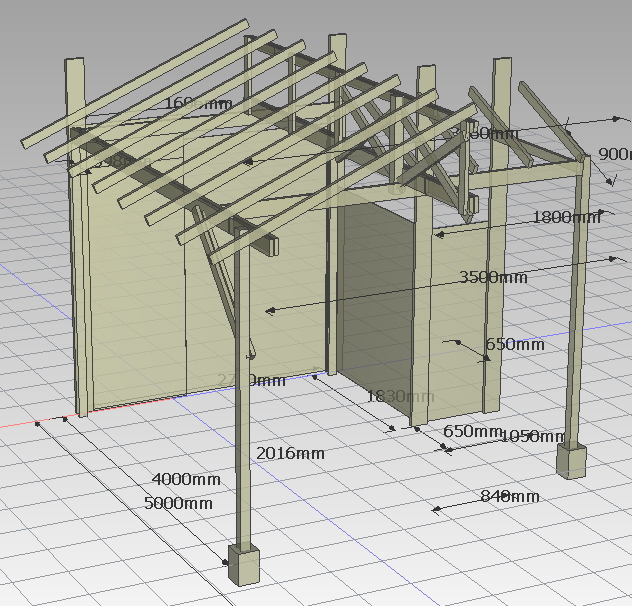

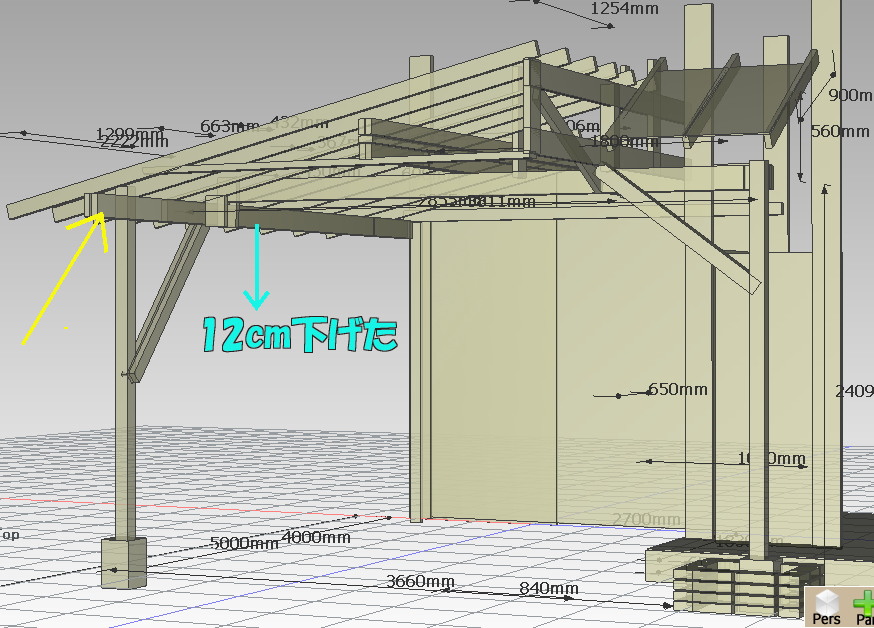

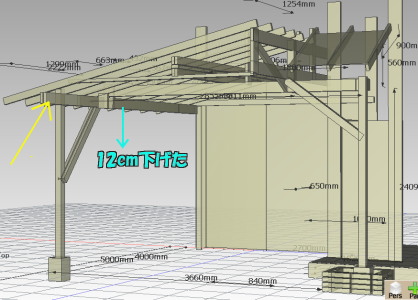

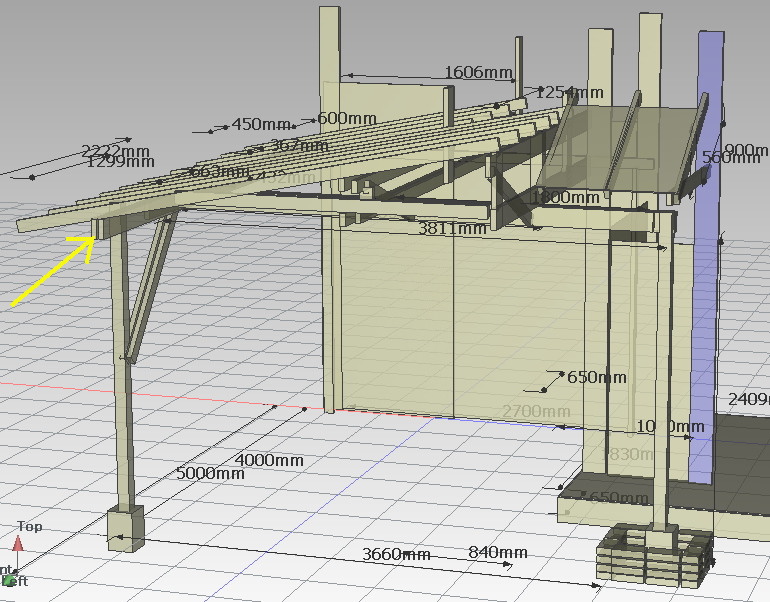

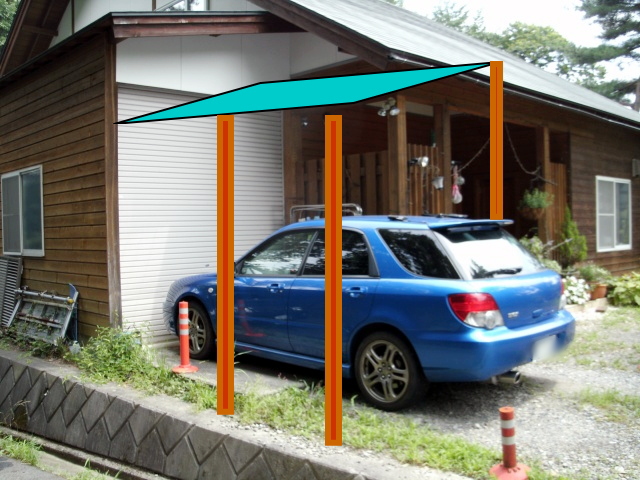

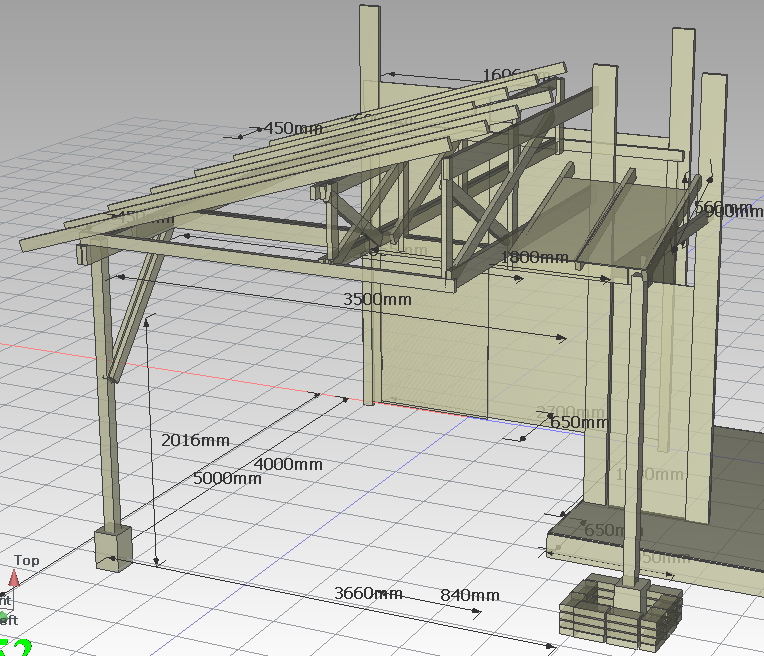

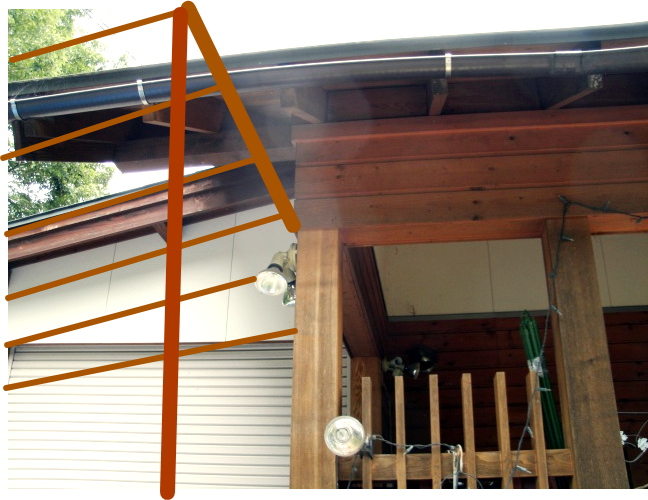

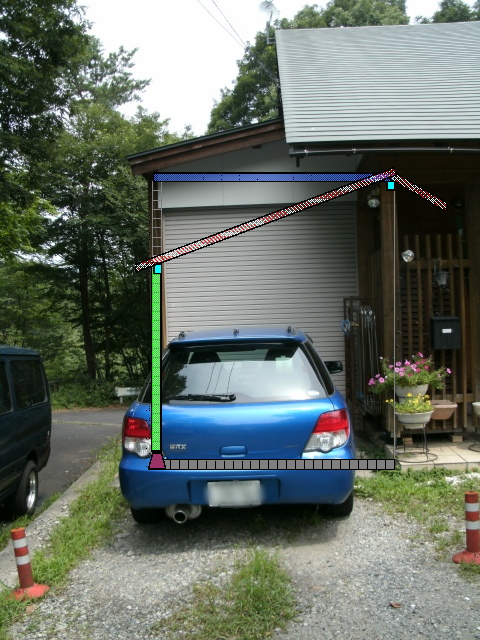

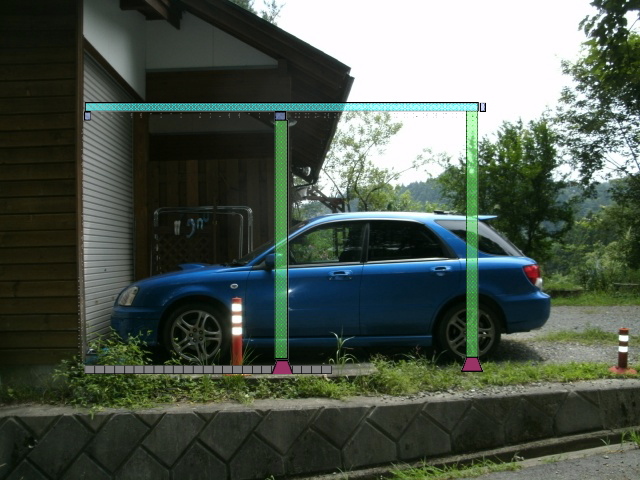

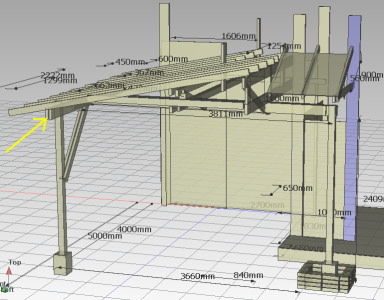

屋根の角度が浅すぎるので、道路側の桁を下げた第四案作成【2012/11/30】 どこかで計算違いしたようで、 第三案作成【2012/11/25】 足場組んで、詳細に採寸して、第二案作成【2012/11/20】 ざっと採寸して、第一案作成【2012/11/7】 元々、インプレッサ用のカーポートを作る計画はあったんだけど、かなりプライオリティ低くて.... ところが、ジムニーを幌車に買い替えしてから、８０mm/Hとかの集中豪雨を一度くらって、お見事に幌屋根に、雨水が、 水深２０ｃｍほどに溜り、崩壊寸前だった こんな集中豪雨は、滅多に来ないからいいけど、やっぱり冬の積雪には耐えられそうもないので、ジムニー３号用として カーポートを作ることにした。　　【2012/ 8/11】 設計のコンセプトは、 １．幌車のジムニー３号の避難用だけど、恐らく夏は、 　　インプの日影用に取られるだろう（笑） ２．っていう事で、屋根はインプの入る長さサイズで、 　柱は、車の動線とか、インプとジムニーのドア位置を考慮して、 　広いスパンで２本だけなので、梁に強度が必要。 ３．大屋根の端の落雪を受けて、敷地外まで流す強度。 ４．ついでに、大雪で大屋根の落雪で玄関が埋まった事があったので、 　ポスト前（玄関向かって左端）のヒサシも少し延ばす。 カーポートの設計図 Ver.5(tbm) 第一案　 第三案 第四案 カーポートの設計図 Ver.1(tbm) カーポートの設計図 Ver.3(tbm) カーポートの設計図 Ver.4(tbm) 　　　　　 CAD図は ｂｙ　日曜大工支援３Ｄ設計ソフト 2xBuilder 当初イメージ インプの長さ目一杯に柱を立てると、結構ジャマなので、少なくとも柱はジムニーサイズで立てる。 落下する大屋根の雪が当たるから、カーポートの屋根を伸ばすには、結構な強度が必要だな、いつもの２ｘ６じゃ厳しいかな？ 2011/8の当初プラン 2012/11の第一案 2012/12の第二案

2013/2/2　update
