2020/11/8 フォグランプ取付け　　　

今年の冬は、平年並みに雪が降るそうで、やっぱりキャラバンにもフォグランプが欲しい。 11/8(日) 先日購入した、NV350用のフォグランプの取り付け 日産 キャラバン E26 / NV350 前期 フロント フォグランプ 純正タイプ キット 左右 フルセット KS2E26 KS4E26 カバー付 フォグ 実は、当家には、色々とフォグランプのストックはあるんだが、NV350キャラバンは、バンパーに付けないといけない。合いそうな小さいボディのプロジェクターランプもあったんだけど、球切れだったので、取付けが簡単そうな純正タイプを購入。ちなみにイカリング仕様とかではない（笑）

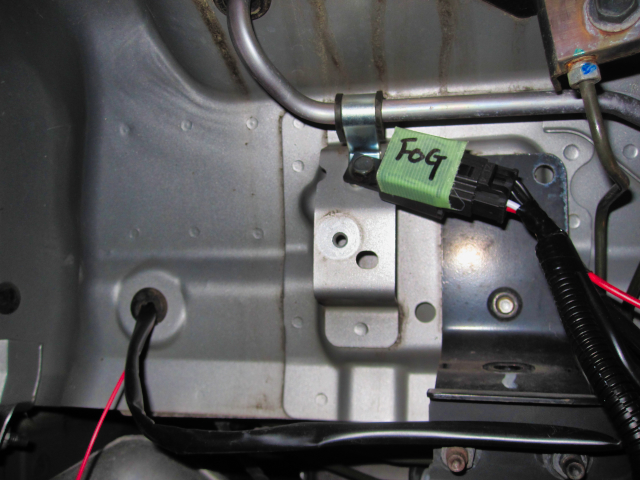

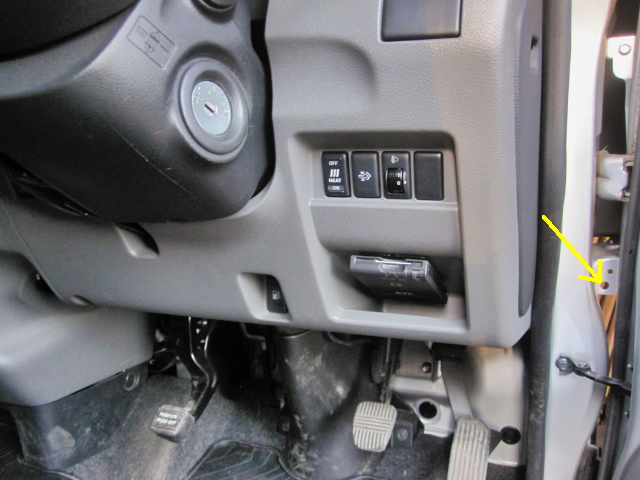

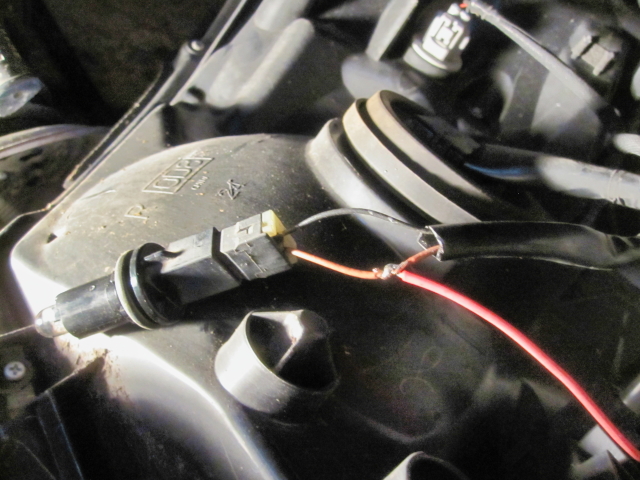

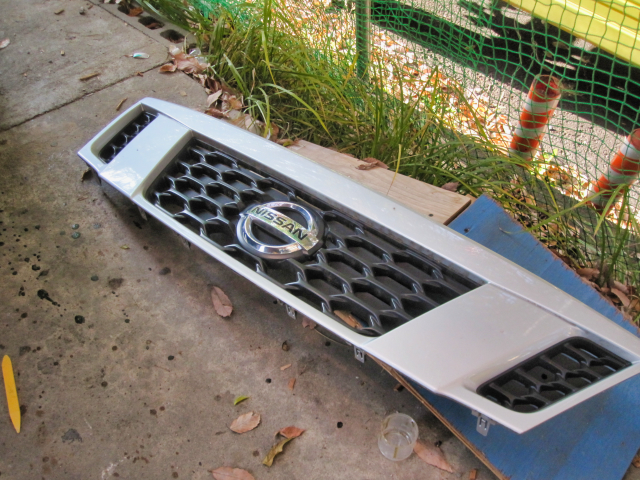

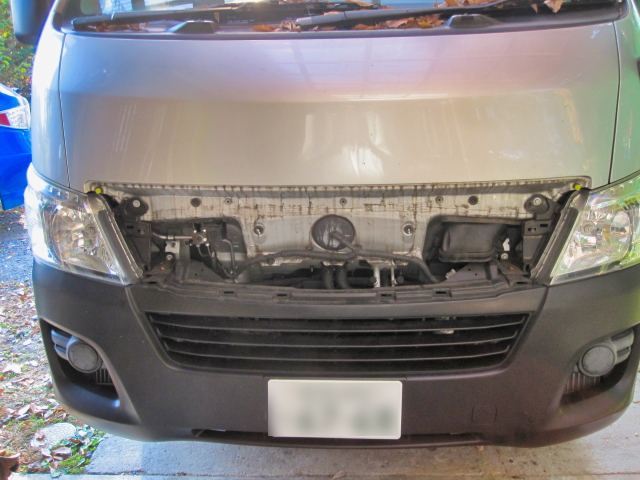

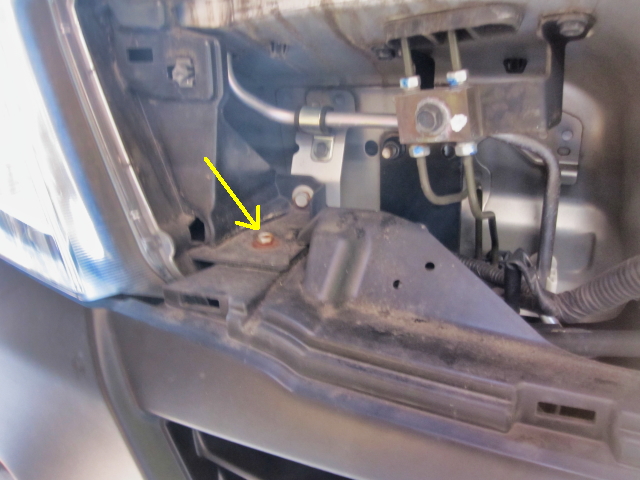

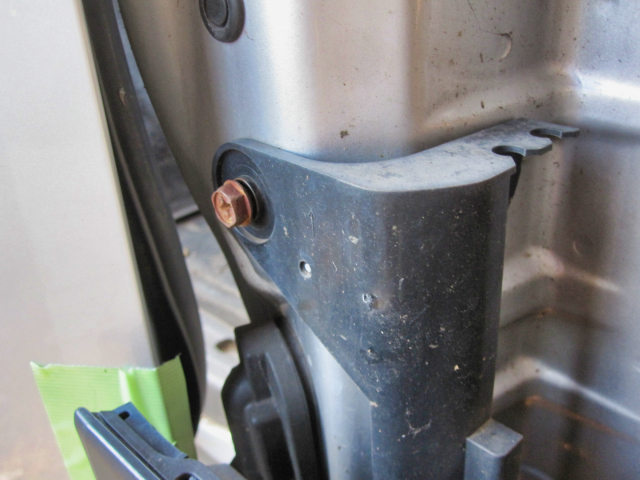

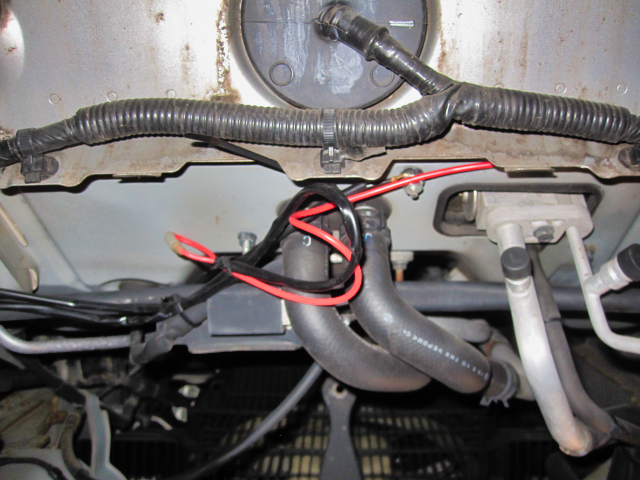

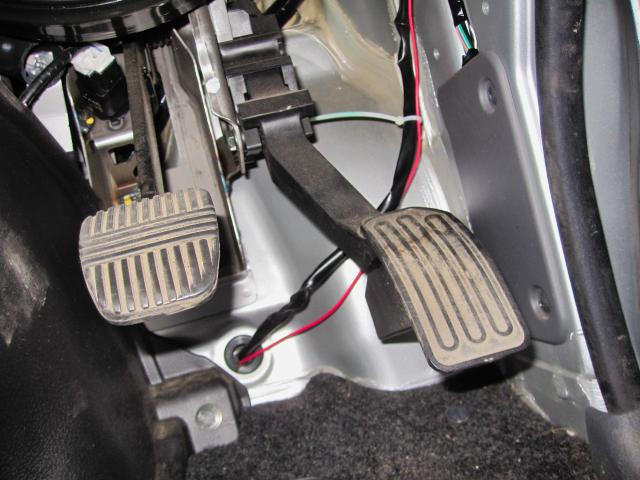

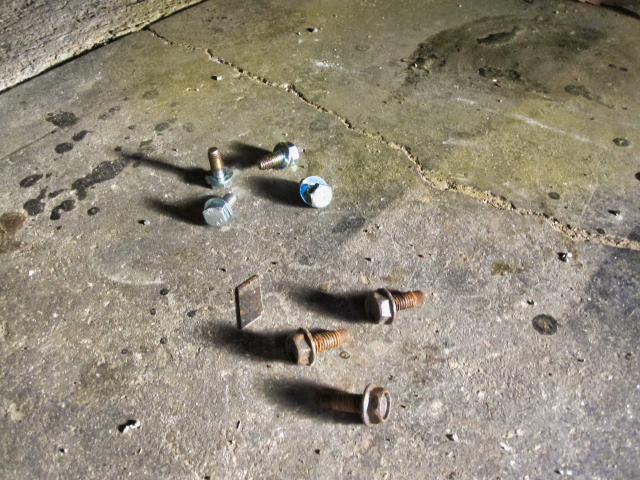

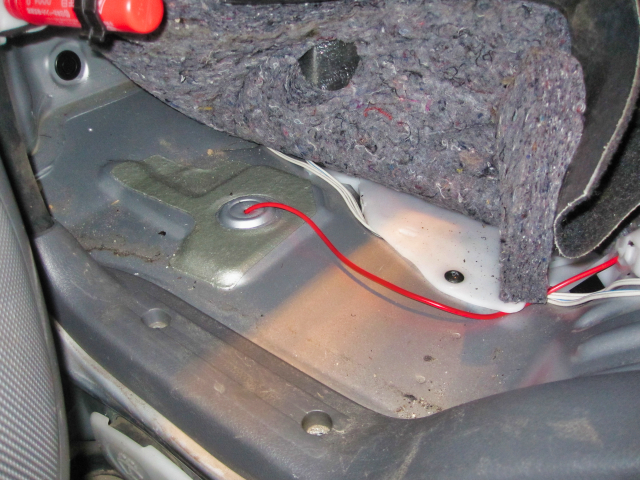

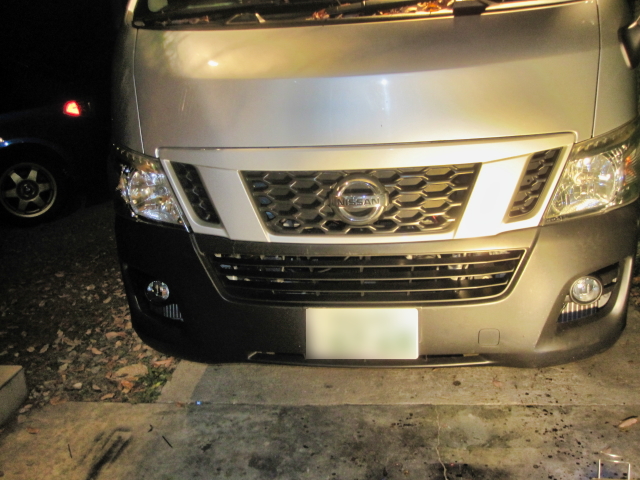

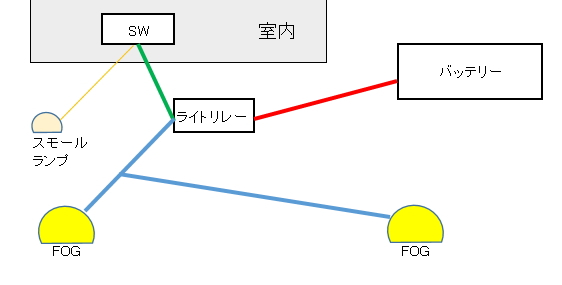

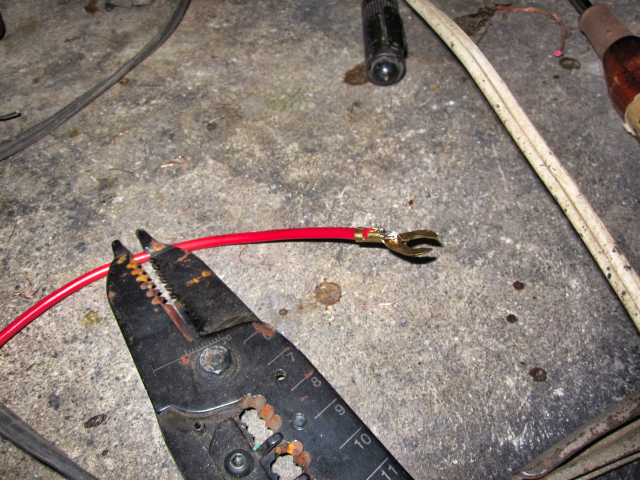

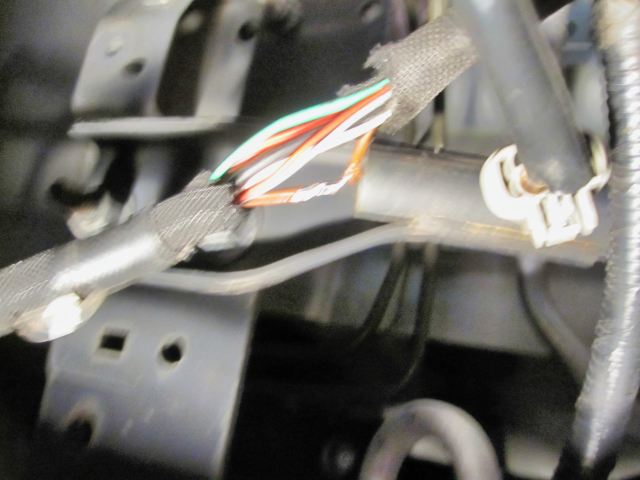

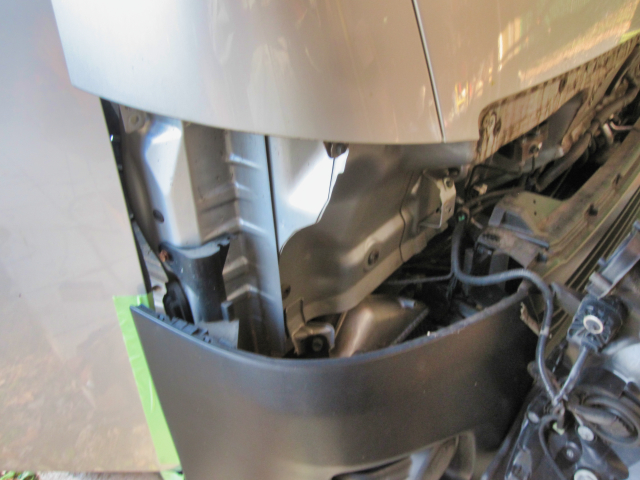

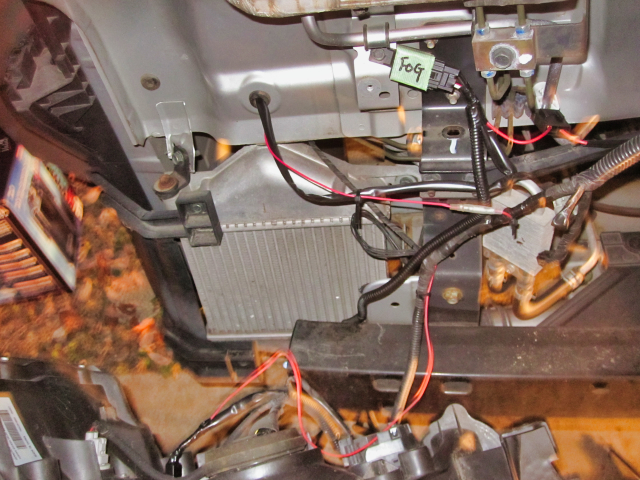

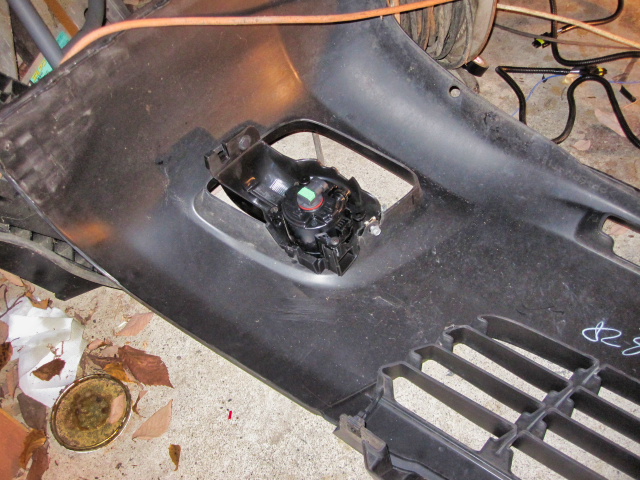

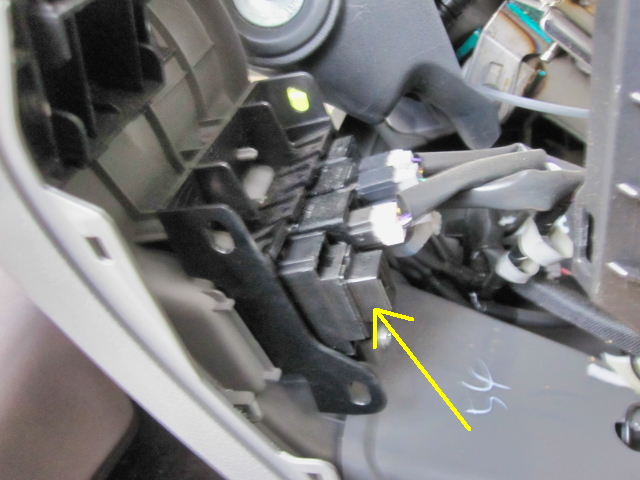

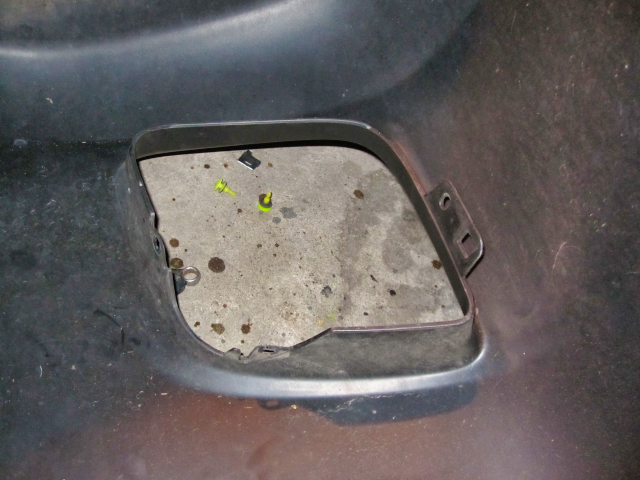

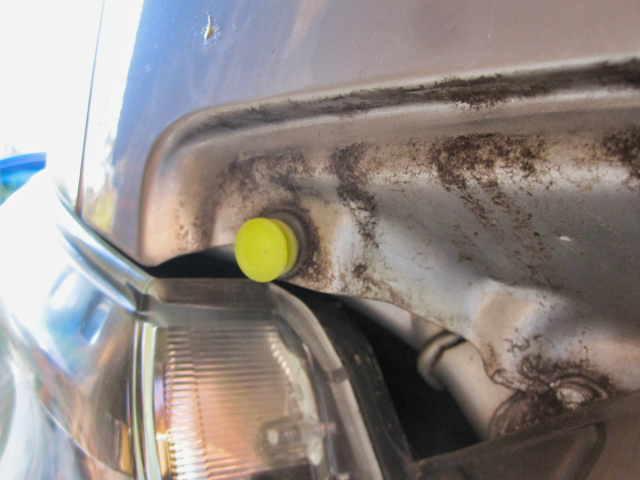

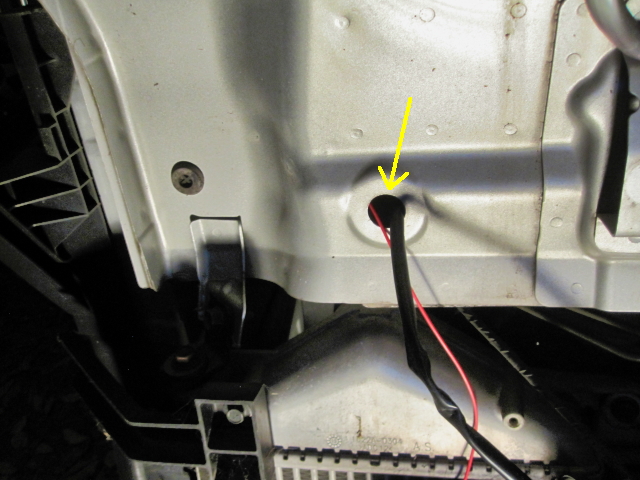

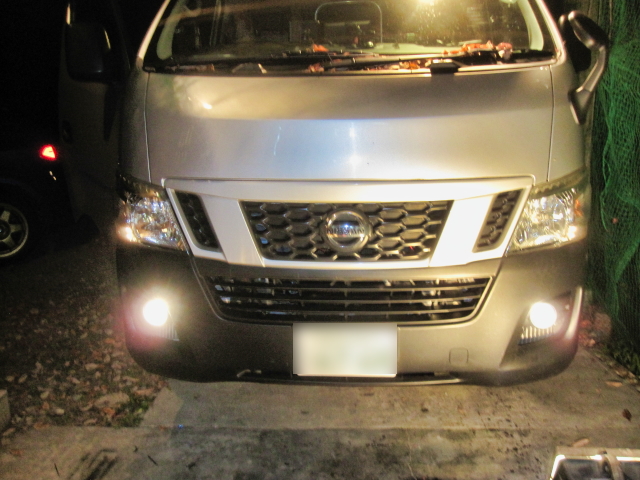

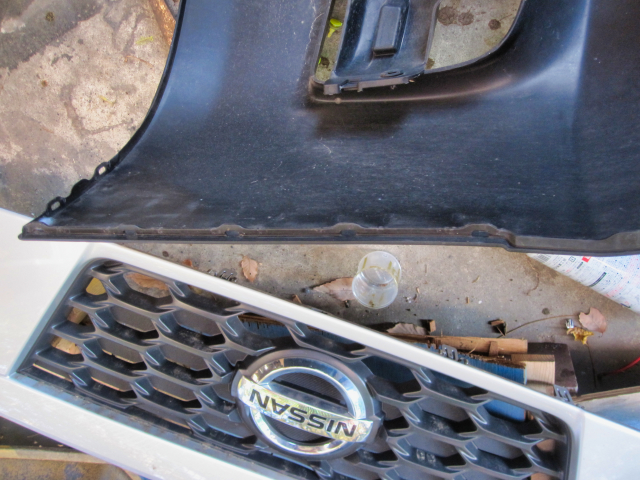

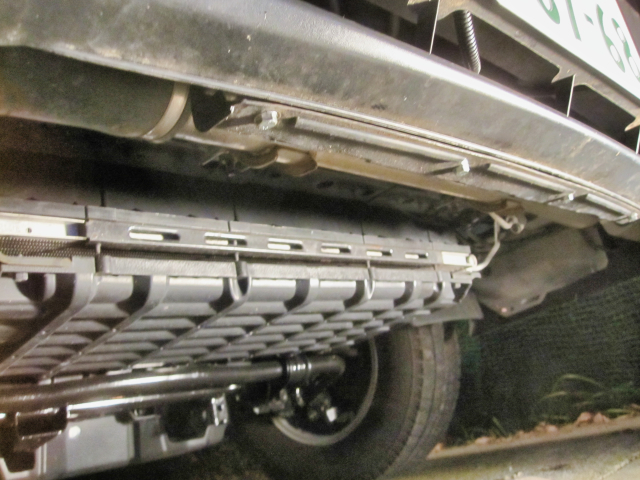

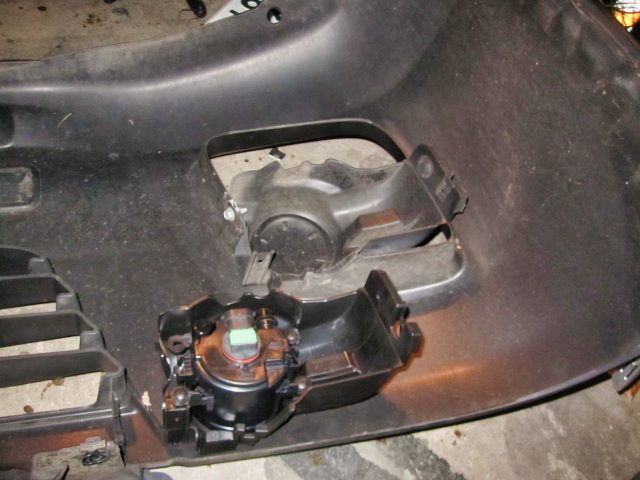

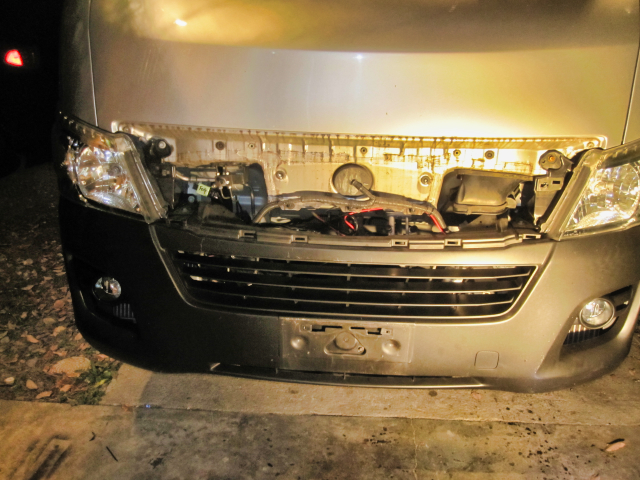

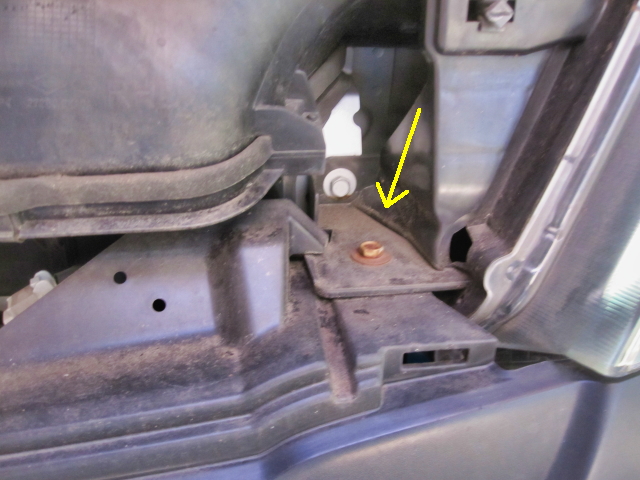

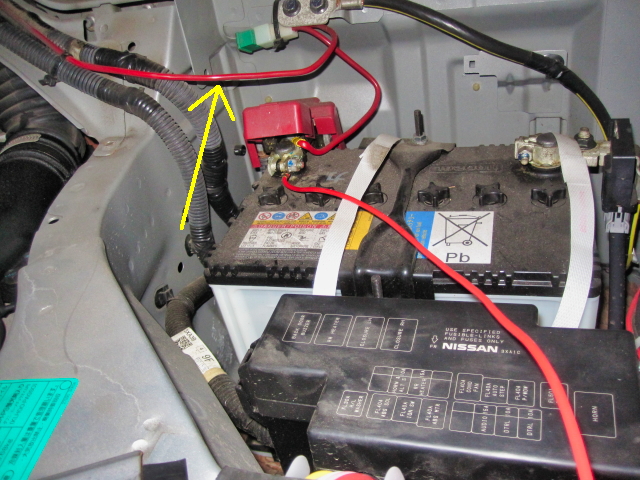

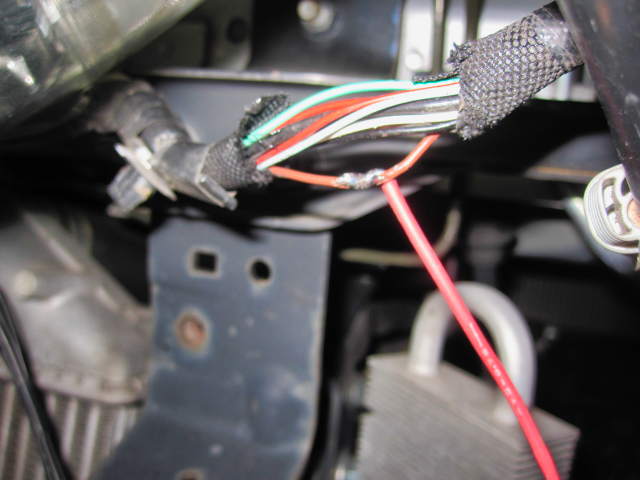

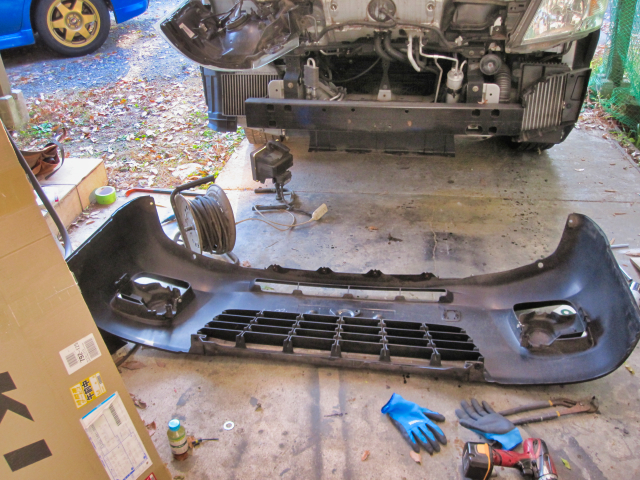

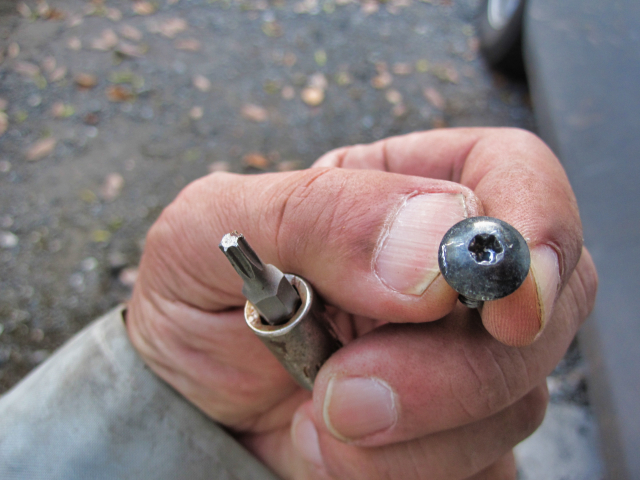

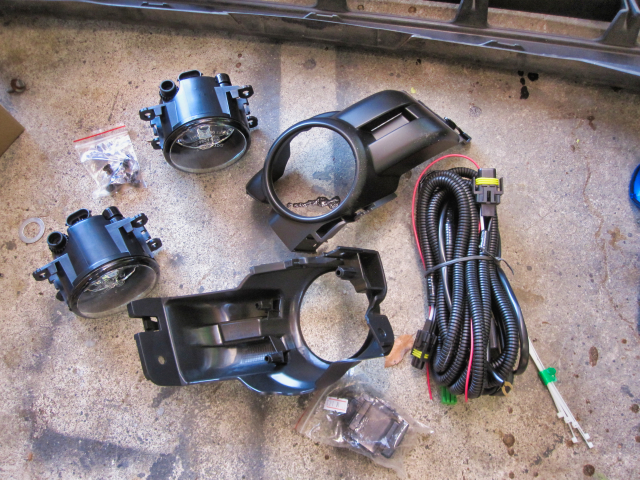

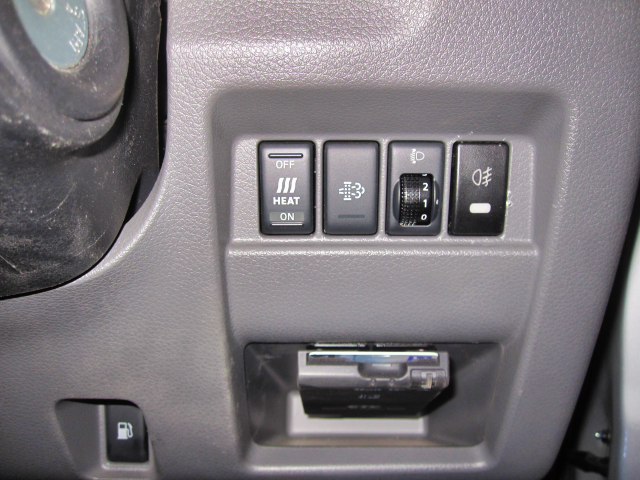

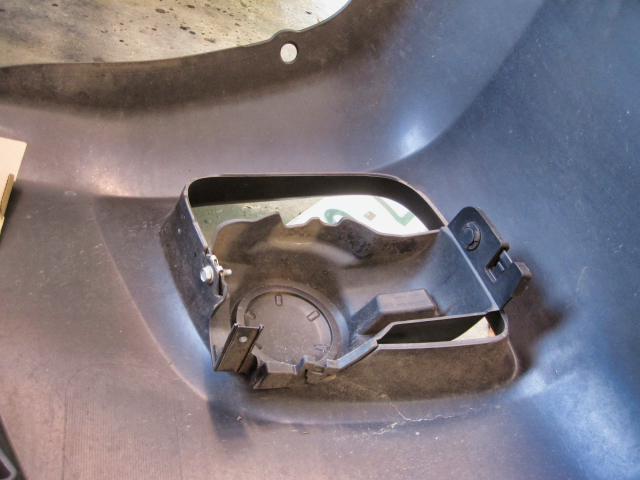

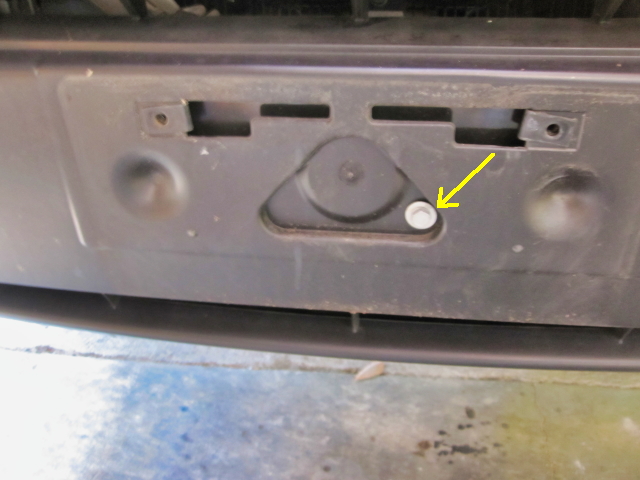

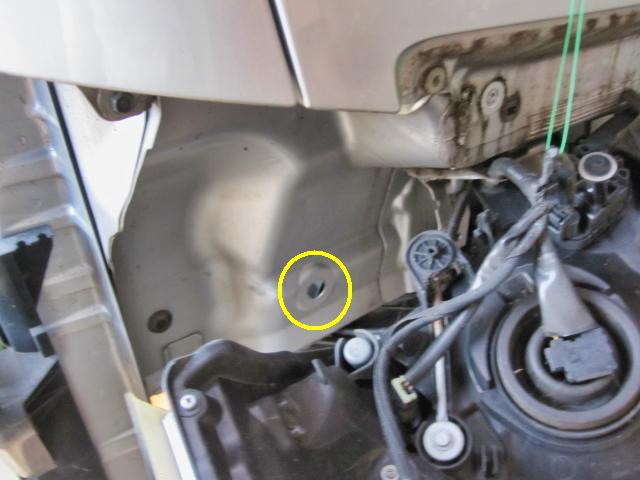

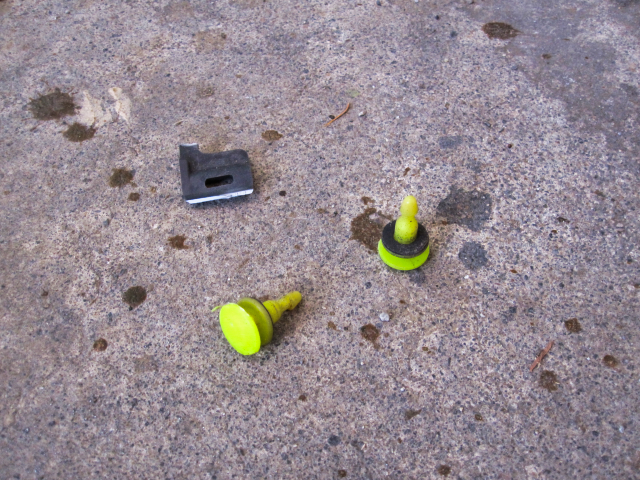

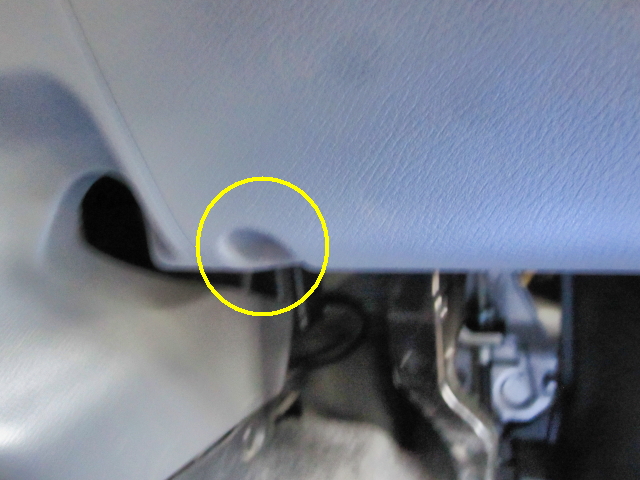

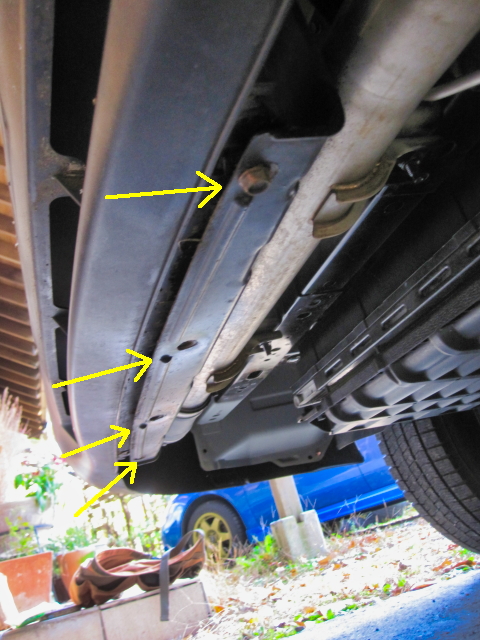

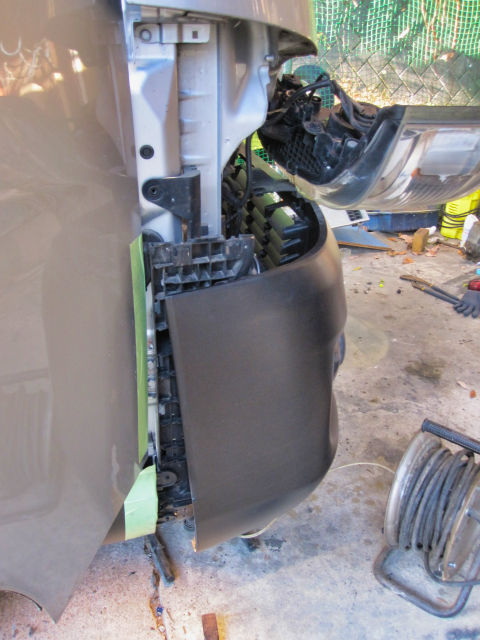

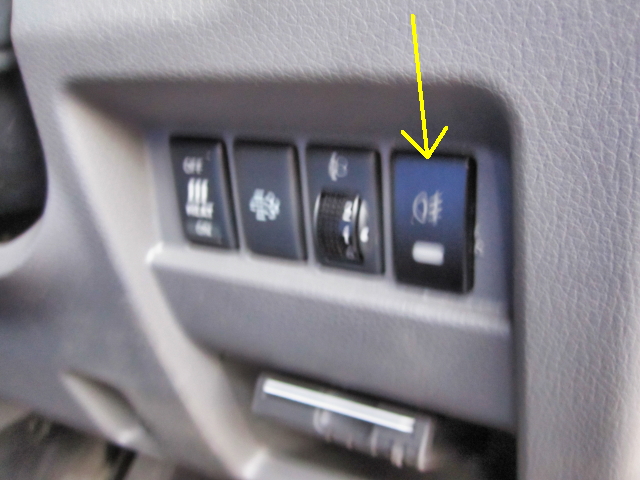

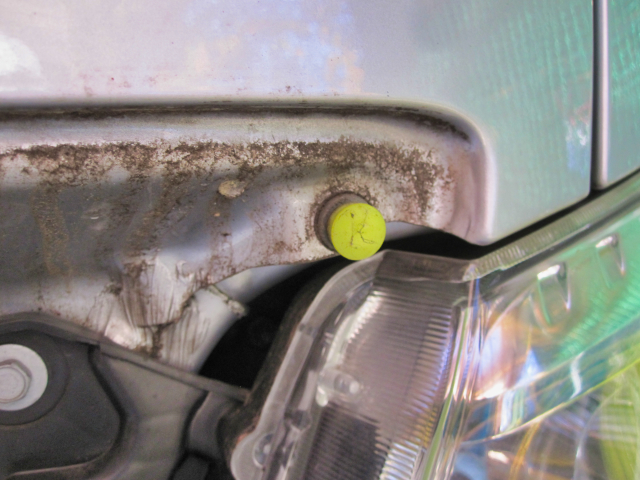

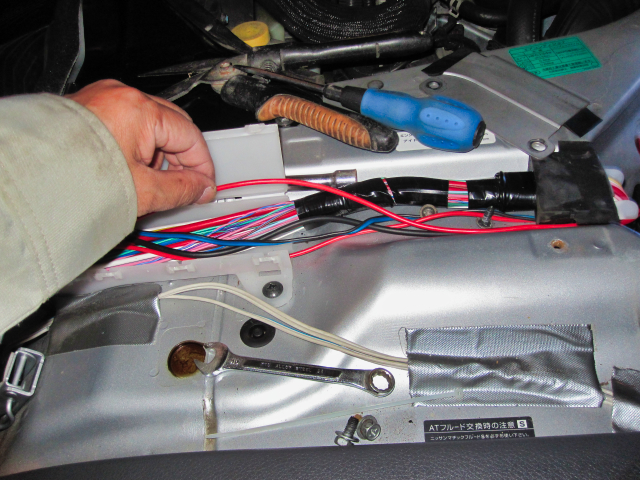

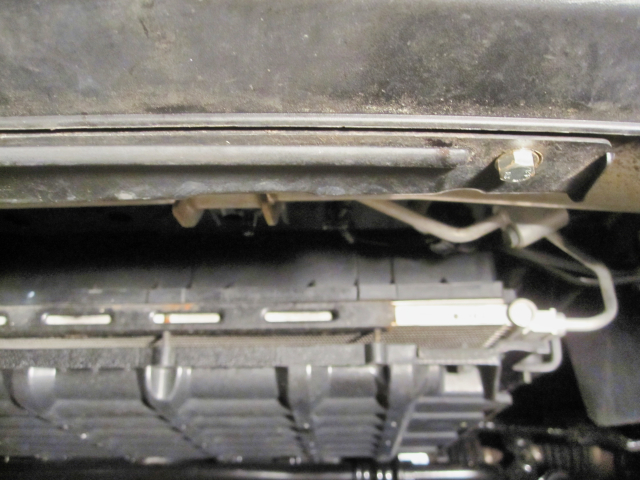

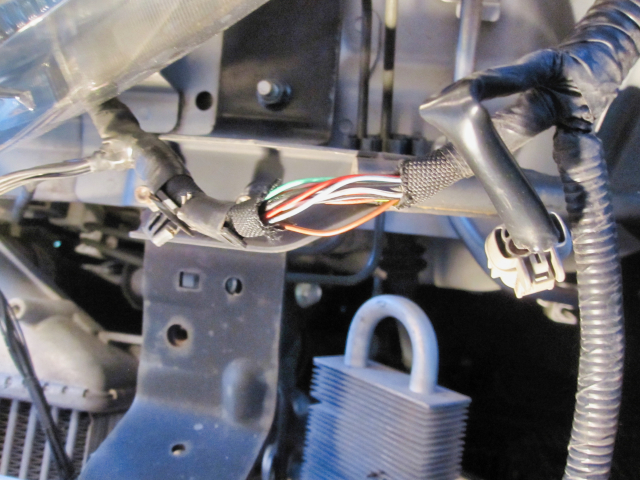

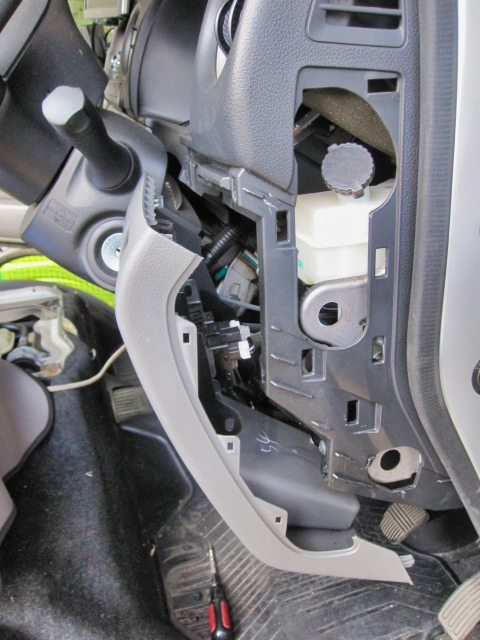

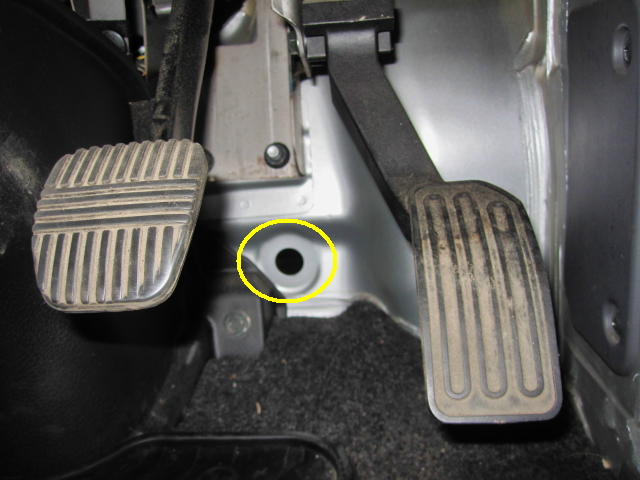

【14:22】作業開始 【14:27】とりあえずフロントグリル外す NV350のフロントグリルは、これまで2回ぐらい外した事はあるんだが..... 今回は、上部両端のプラリベットを受ける部分が欠けました 寒かったからかなぁ.... 次は、初の、NV350のフロントバンパー外し ネットで検索して、取り外し手順をネットで検索して、取り外し開始。 「バンパー上の2本とナンバープレート裏の1本のボルトを外し、 下部のプラリベットを外し、両脇を養生テープでカバーして外せ」との事 【14:29】バンパー上の2本のボルト ナンバープレート裏のボルト 下部のプラリベット 記載されて無かった4本 【14:48】で、両端のボディ側を養生してコジッて見たけど動く気配無く、ヘッドライト外したり、見えるボルト外したり で、色んなボルト外して、あちこちコジッて、なんとかフロントバンパー外せたんだが ボディ側の取付け基部となるプラパーツの爪が折れまくり 【15:00】フォグ取付け開始 取り付けるパーツ このダミーのカバーを外して付ける 次は、フォグランプのスイッチ取り付けのため、インパネ下部を外すんだが...... まさかの、要スターレンチで、手間取る 【15:11】 【15:30】スターレンチ探すのに手間取る キットに入ってたスイッチ チャイナクオリティ？　微妙に大きく、かなり強引に填め込む 次は、配線。 ライトリレーは、フロントグリル裏(室外) リレーの電源は、バッテリーから直配線。 室内へは、ライトリレーからのハーネスと、スモールランプから取るスイッチ電源線 ってな感じ 【15:43】室内への配線はここを通す 次は、スモールランプの電源線を探して、室内へ スモールランプからへは、オレンジの単色の線で給電されてるようなので、リレー近くのNV350のオリジナルハーネスを剥いて、オレンジの線へスイッチ電源を繋いでみたんだが...... スモール点けても電気来ない　どうも似た色の違う線だったらしい 【16:21】オリジナルのハーネスからスイッチ線引いたけど NGなんで外した。この後戻す って事で、剥いたトコは元に戻して、ちょっと遠いけど、スモールランプの裏からスイッチ線を取り 購入したキットのスイッチのハーネスを、室内へ配線。 【17:15】スモール裏 外側 【18:00】室内側：スイッチに接続して、パネルを戻す 次は、バッテリーからリレーへの電源線 端子付けて バッテリー(これは後で撮影) 助手席下を通して 助手席床から外へ 助手席床下を通して フロントグリル裏へ 【18:48】リレーと接続 やっとフォグランプ本体の取付け ダミー外してフォグ付ける ダミー外した フォグ付けた 結線 【19:19】ヘッドライトを戻す 夕食後にバンパー戻す グリル戻す 【21:07】フォグ点灯 フロントバンパーは、ガレージ床に養生無しで直置きして作業したので、結構傷着いた そして、このフォグは、それほど明るくはないけど、まぁいっか（笑） 11/13 付け忘れてた、フロントバンパー下側のボルト発見して取付け 11/13【17:45】 【17:45】
