2014/12/2 2nd・3rdシートの交換〜FFヒーターの取付大作業 【day5】

2014/12/2(火) 午前の用事で休暇。
午後から2nd・3rdシートの交換〜FFヒーターの取付大作業 5日目。
FFヒーターの車体下部の配管・配線工事
(c14)


FFヒーターの取付作業 ヒータ−のキットに入っていた説明図(PDF)

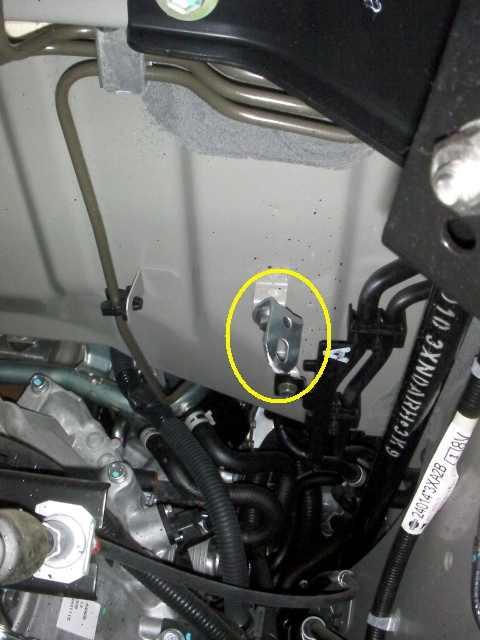

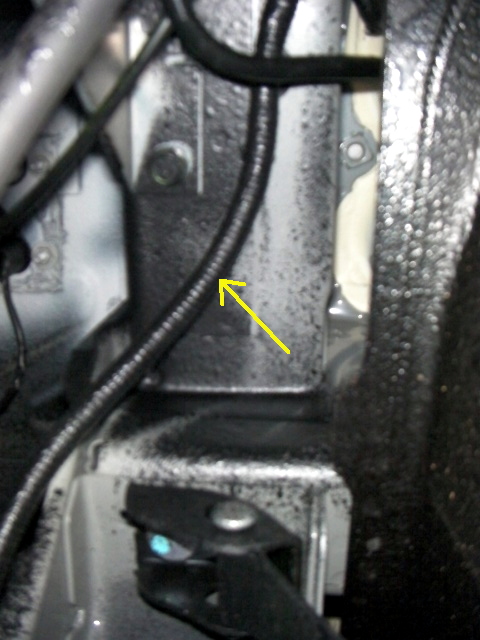

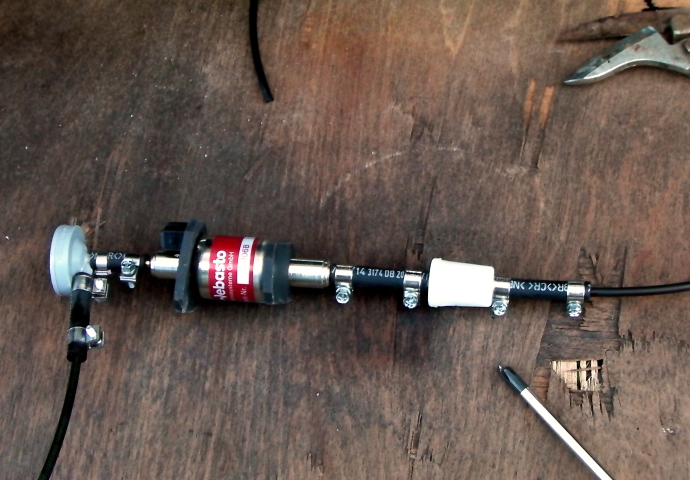

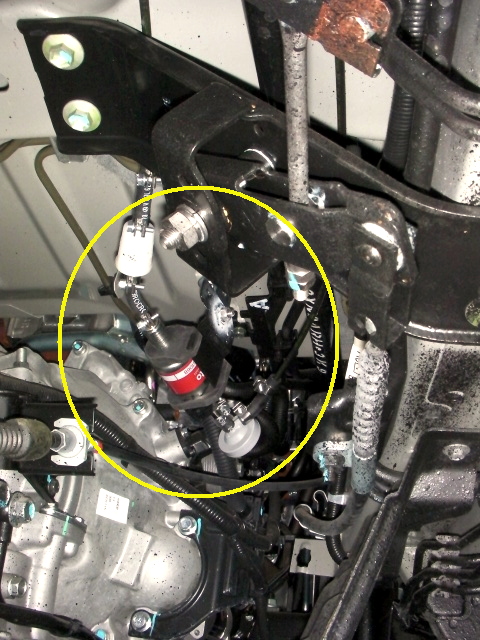

【14:59】燃ポンのステー 【15:20】燃料ポンプにフィルター等の一式をセット 【15:41】取付 ヒーターの燃焼用の吸気管

【16:01】軽油の取り出し:
取付マニュアルでは、燃料タンクの上側の蓋に穴を空けて吸い込み口を取付するのが推奨で、非推奨ながら、燃料ラインの燃圧の掛かっていないリターン側から分岐する方法が記載されているが、リターン側から分岐するパーツしか附属していなく、推奨の方式のパーツはオプション
そして、キャラバンの燃タンの上蓋にアクセスは何とかできるけど、穴空けたりするには、燃料タンクを降ろさないと無理。って事で、当然ながら非推奨の方法で(笑)

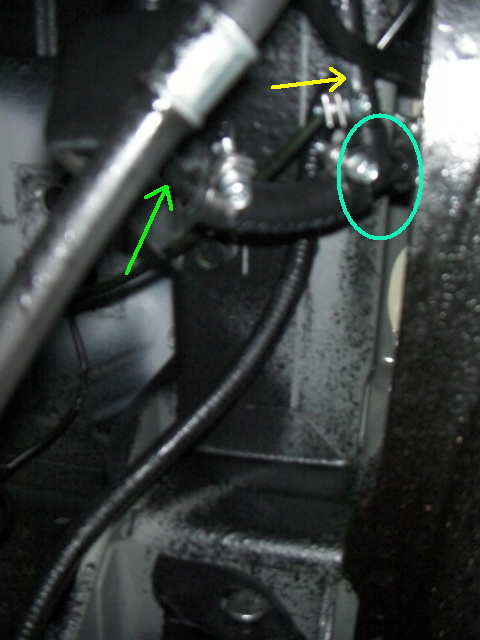

黄印:純正の燃料ラインのリターンライン。
青丸のトコで燃料のリターンを切断してアダプターを割り込ませる。
緑印:FFヒーターへ

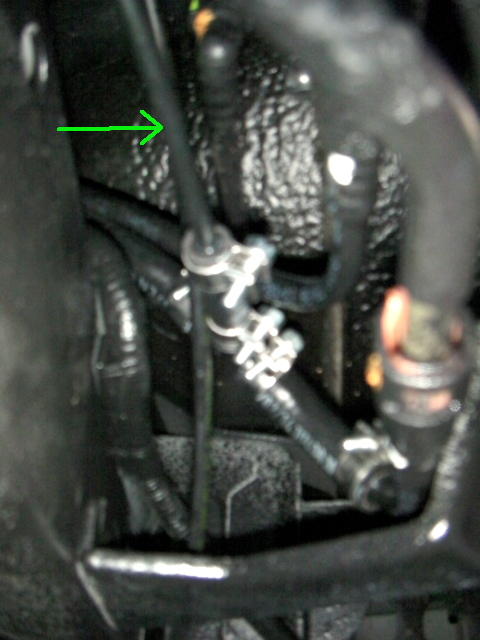

【16:02】緑印:FFヒーターへ
【17:34】

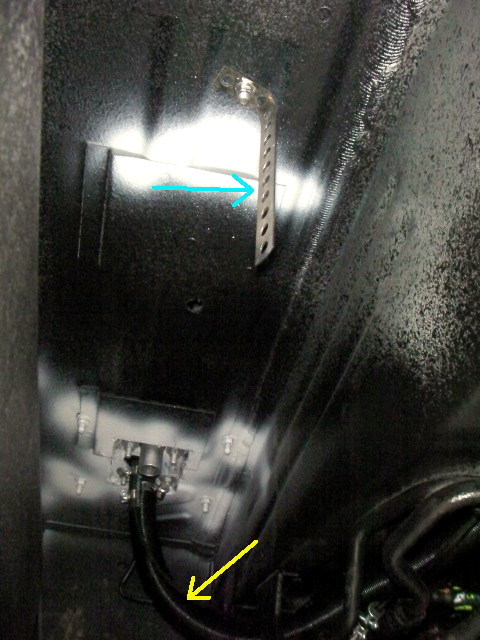

青印:
FFヒーターのマフラーの取付ステー

黄印:FFヒーターの燃焼用の吸気管

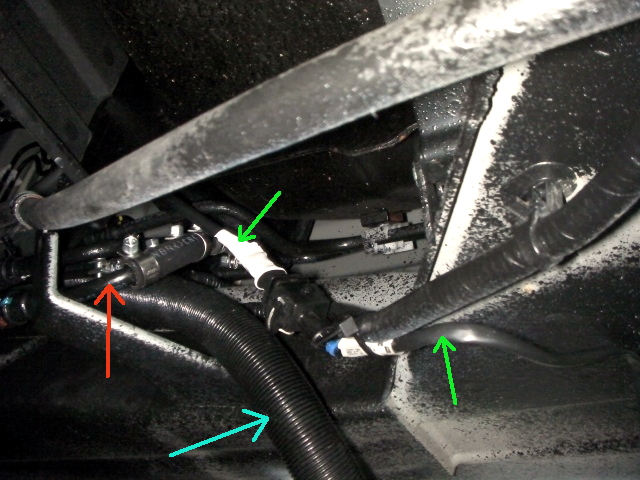

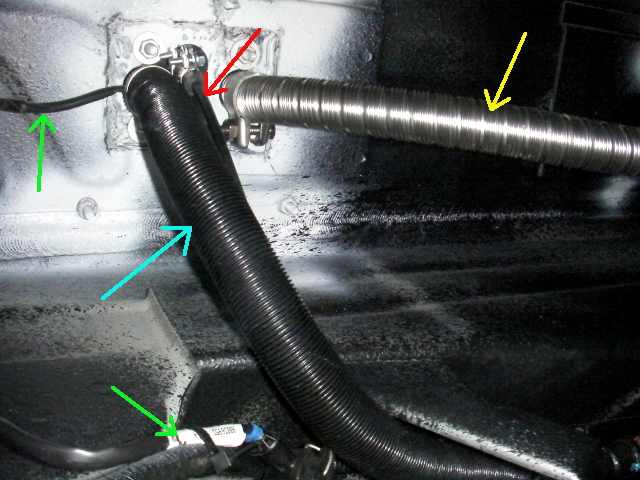

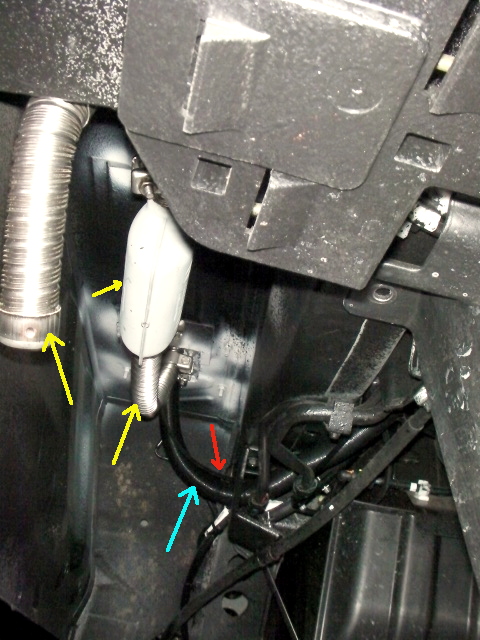

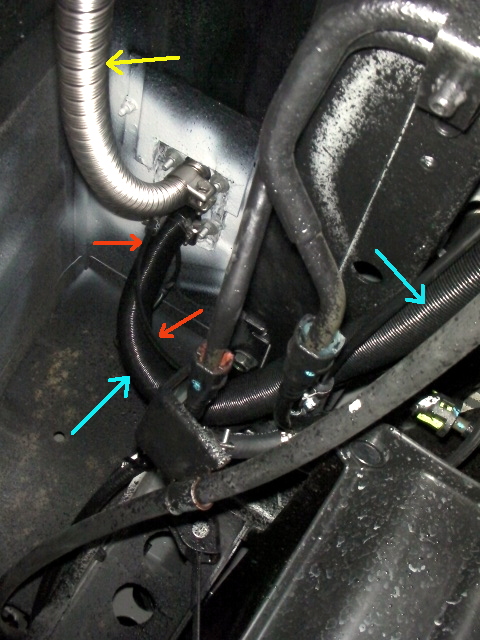

【18:16】FFヒーターの車体下部の配管・配線工事完了
黄印:FFヒーターの排気管
赤印:Fヒーターへの燃料ライン
青印:FFヒーターの吸気管
緑印:FFヒーターの本体←→燃料ポンプの信号線
